Güverte Planı Ayarları

Menüde: Marine › Güverte Planı AyarlarıPaket: Marine

Ne işe yarar

Güverte Planı Ayarları ekranı, Güverte İlerleme ve Portföy Dashboard ekranlarının okuduğu kayıtları hazırlar: geminin gövde şablonunu, güverte ve bölge listesini, her bölgenin plandaki yerini ve plan aktivitelerinin hangi bölge, evre ve disipline ait olduğunu. İlerleme yüzdeleri yalnız bu sınıflandırmadan hesaplanır.

Kimler kullanır

Planlama mühendisi ve proje ofisi. Roller ekranında Marine sayfası için Görme yetkisi ekranı salt okunur açar (“Görüntüleme kipi — değişiklik için Marine düzenleme yetkisi gerekir.”); kaydetmek için Düzenleme yetkisi gerekir.

Ön koşullar

Marine paketi firmada açık olmalıdır.
Gemiler ekranında gemi kaydı olmalıdır.
Aktivite sınıflandırması için geminin Marine projelerinde plan aktivitesi (Proje Yönetimi planı) bulunmalıdır.
Bu ekranda oran veya yasal değer kullanılmaz; Parametreler ekranından tanım gerekmez.

Adım adım

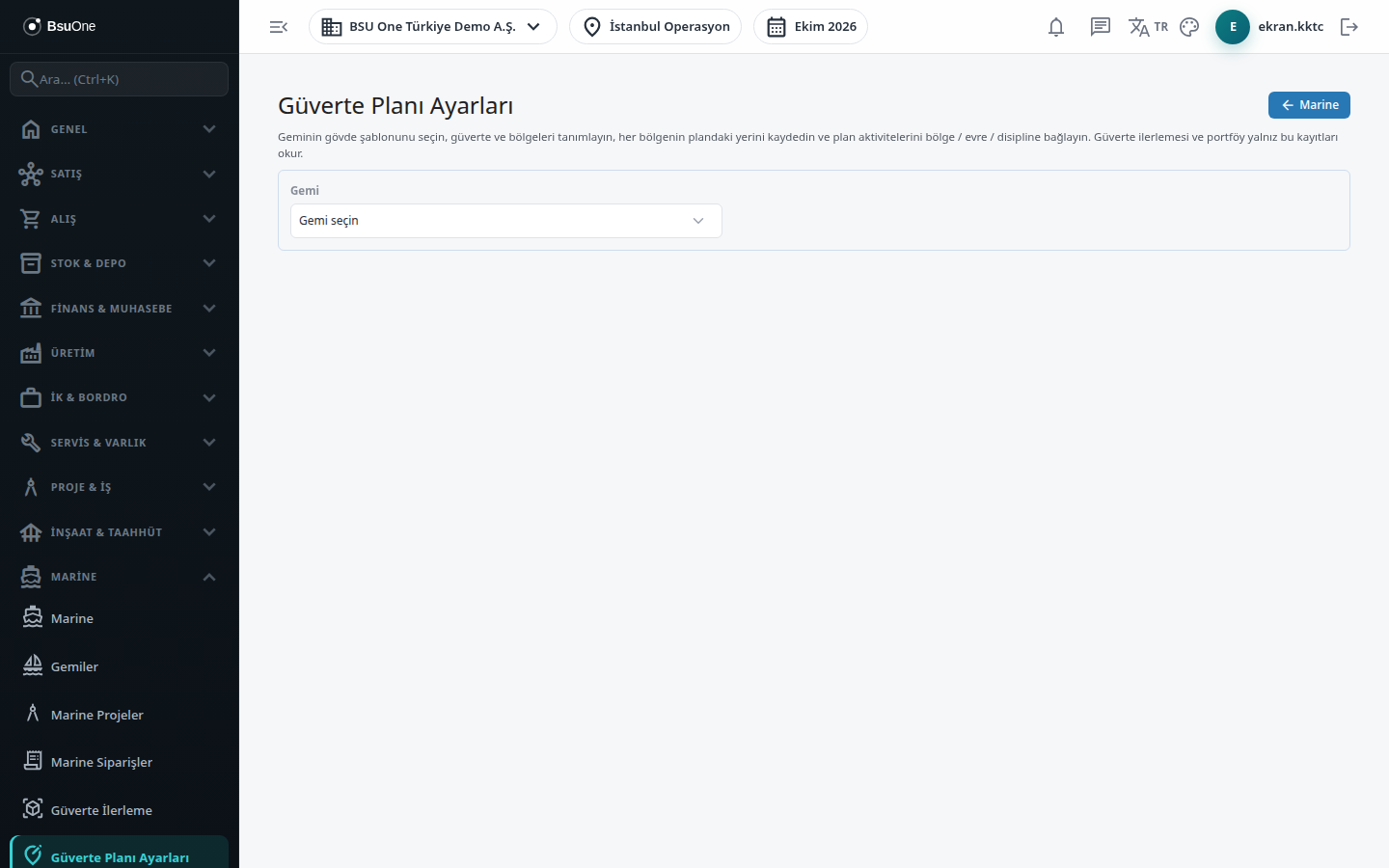

Marine menüsünden Güverte Planı Ayarları ekranını açın ve Gemi listesinden gemiyi seçin.
Gövde şablonu listesinden geminin türüne uygun şablonu seçin (Yat / yat destek gemisi, Römorkör, Kargo / genel yük gemisi; ya da “Şablon yok (nötr çerçeve)”) ve Kaydet’e basın. Plan önizleme seçimi gösterir.
Güverteler ve bölgeler bölümünde mevcut yapıyı görün. Yeni kayıt için Yeni kayıt listesinden “Yeni güverte” seçerek güverte, bir güverte seçerek o güvertenin altına bölge ekleyin; Kategori, Kod ve Ad girip Ekle’ye basın.
Bölge konumu bölümünde Bölge’yi seçin ve konumunu iki yoldan biriyle kaydedin. Koordinatlar plan çerçevesine göre yüzdedir: X kıçtan (0) başa (100), Y iskeleden (0) sancağa (100).
- Dikdörtgen: Sol kenar X (%), Üst kenar Y (%), Genişlik (%), Yükseklik (%) girip Dikdörtgeni kaydet.
- Çokgen: Çokgen noktaları (x,y;x,y;… 0–1 arası) alanına 3–32 nokta yazıp Çokgeni kaydet. Konumu kaldır bölgeyi “konumsuz” yapar.
Plan aktivitesi sınıflandırması tablosunda her aktivite için Bölge, Evre (Tasarım, Kızak / gövde inşası, Donatım, Test ve devreye alma) ve Disiplin (Tasarım, Tedarik, Montaj) seçin ve satırdaki kaydet simgesine basın. Bölge ilerlemesi bölgeye bağlı aktivitelerden, evre çizelgesi evresi seçili aktivitelerden, disiplin çubukları disiplini seçili aktivitelerden hesaplanır; boş bırakılan alan hiçbir hesaba girmez.
“Kaydedildi.” mesajını görünce Güverte İlerleme düğmesiyle sonucu izleyin.

Alanlar

Alan	Anlamı	Zorunlu mu
Gemi	Plan ayarının yapılacağı gemi.	Evet
Gövde şablonu	Plan çiziminin arka plan şablonu; seçilmezse nötr çerçeve kullanılır.	Hayır
Yeni kayıt	“Yeni güverte” ya da bölgenin bağlanacağı güverte.	Evet
Kategori	Güverte/bölgenin sistem kategorisi (Gövde, Makine, Elektrik, Boru Hattı, HVAC, Navigasyon, İletişim, Emniyet ve Yangınla Mücadele, Güverte Donanımı, İç Donatım, Boya ve Kaplama, Sevk, Diğer).	Evet
Kod	En çok 40 karakter; gemide benzersiz olmalıdır.	Evet
Ad	En çok 200 karakter.	Evet
Bölge (konum)	Konumu kaydedilecek bölge.	Evet
Aktivite, Bölge, Evre, Disiplin	Plan aktivitesinin sınıflandırması.	Hayır

Sık hatalar ve mesajları

Ekranda gördüğünüz mesaj	Anlamı / ne yapmalı
“Kod (en çok 40) ve ad (en çok 200 karakter) zorunludur.”	Kod ve adı doldurun, uzunluğa dikkat edin.
“Bu gemide aynı kodlu bir güverte/bölge zaten var.”	Farklı bir kod verin.
“Seçilen üst kayıt bu geminin bir güvertesi değil.”	Bölgeyi geminin bir güvertesinin altına ekleyin.
“Konum yalnız bir güverteye bağlı bölgeye verilebilir.”	Güverteye değil bölgeye konum girin.
“Konum geçersiz: 0–1 çerçevesi içinde, alanı sıfırdan büyük 3–32 noktalı bir şekil girin.”	Noktaları çerçeve içinde ve alanı sıfırdan büyük olacak biçimde yazın (ondalık ayırıcı nokta).
“Seçilen bölge, aktivitenin projesine bağlı geminin bölgesi değil.”	Aktiviteyi aynı geminin bölgesine bağlayın.
“Aktivite bir Marine projesine ait değil.”	Yalnız Marine projelerinin aktiviteleri sınıflandırılır.
“Kayıt bulunamadı veya erişim kapsamınız dışında.” / “Kayıt bulunamadı.”	Kayıt silinmiş ya da kapsamınız dışındadır; sayfayı yenileyin.
“Bu gemi için güverte tanımı yok.” / “Bu geminin Marine projelerinde plan aktivitesi yok.”	Güverte ekleyin / gemiye bağlı Marine projesinde plan aktivitesi oluşturun.
“Yetkiniz yok.”	Kaydetmek için Marine düzenleme yetkisi gerekir.
